3D 打印人工晶体：挑战众多 前景光明
本文转自：医信眼科
作者：小小豆子王
3D打印是一项新兴技术，通过构
建连续层次生产物品，尤其致力
于小件及私人定制物品，而避免
模式化生产。3D打印在医疗行业
持续创新，有望应用于眼科，其
中，白内障手术使用的人工晶体
（IOL）为私人定制，可能从3D
打印中受益良多。
将上述理想转变为现实还有很多
挑战亟待解决，为此，Guillaume
Debellemanière 等使用3D打印技
术生产 Ridley IOL，并对其中的
问题及挑战做出分析，该研究于
2016 年发表在Journal of Refrac
-tive Surgery 杂志上。
研究人员使用 3D 打印技术打印
Ridley IOL，统计照片及电子显
微镜图像，规格、大小、前后表
面曲率半径、光传输、反向光功
率及表面分析（干涉法）等结果。
结果（图 1 及图2）表明，打印
镜片直径为8.10±0.01 mm，厚
度为2.50±0.01mm，质量为
117.00 mg，前后表面曲率半径
分别为14.63±0.69mm及10.88
±0.22 mm，在空气中后焦距为
14.10±0.40 mm，实现了平均
75% 可见光谱（400～700nm）
传输。表面分析显示出有意义的
表面粗糙度（图 3）。

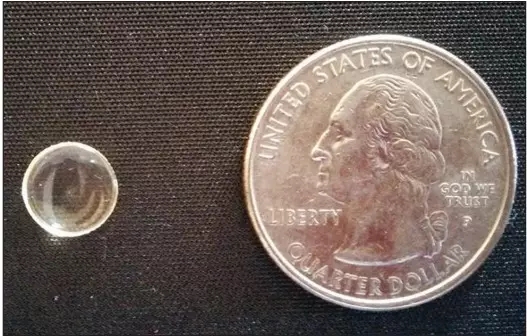

图 1 为 3D 打印的 IOL
图 2 为打印的 IOL 侧面观

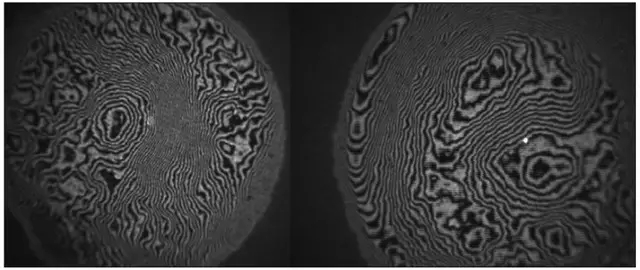

图3为打印的IOL前后表面干涉图，
表面分析表明粗糙度不合标准
结果显示，3D 打印 Ridley IOL
远不能达到临床标准，但已具备
双凸镜片性能。
打印 IOL 后焦距与原件差异显
著，这可能与前后曲率半径的不
可预测性及晶体打印层与中心基
底折射率不同有关。其全部光学
性能均需提高，光功率至少要达
到目前IOL 水平，表面粗糙度也
需符合标准。
迄今，IOL 只能由PMMA（聚甲
基丙烯酸甲酯）类似材料打印。
柔软舒适是 IOL 的重要品质，近
期研究表明，半透明软材料有望
用于 3D 打印技术。硅胶材料首
次用于生产可折叠 IOL，也可用
于 3D 打印，但目前并未见此类
尝试。此外，软而湿的复合水凝
胶可用于打印柔韧透明物件。
3D 打印 IOL 未来还有很长的路
要走，但其应用会对眼科产生重
大影响，值得深入探索。
更多新闻请点击：
问答模式
